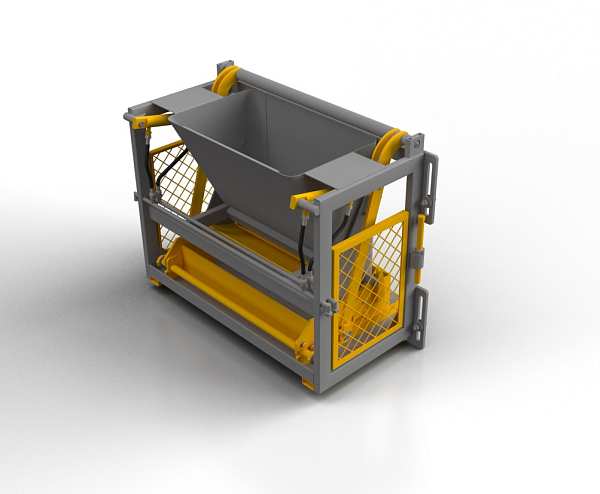

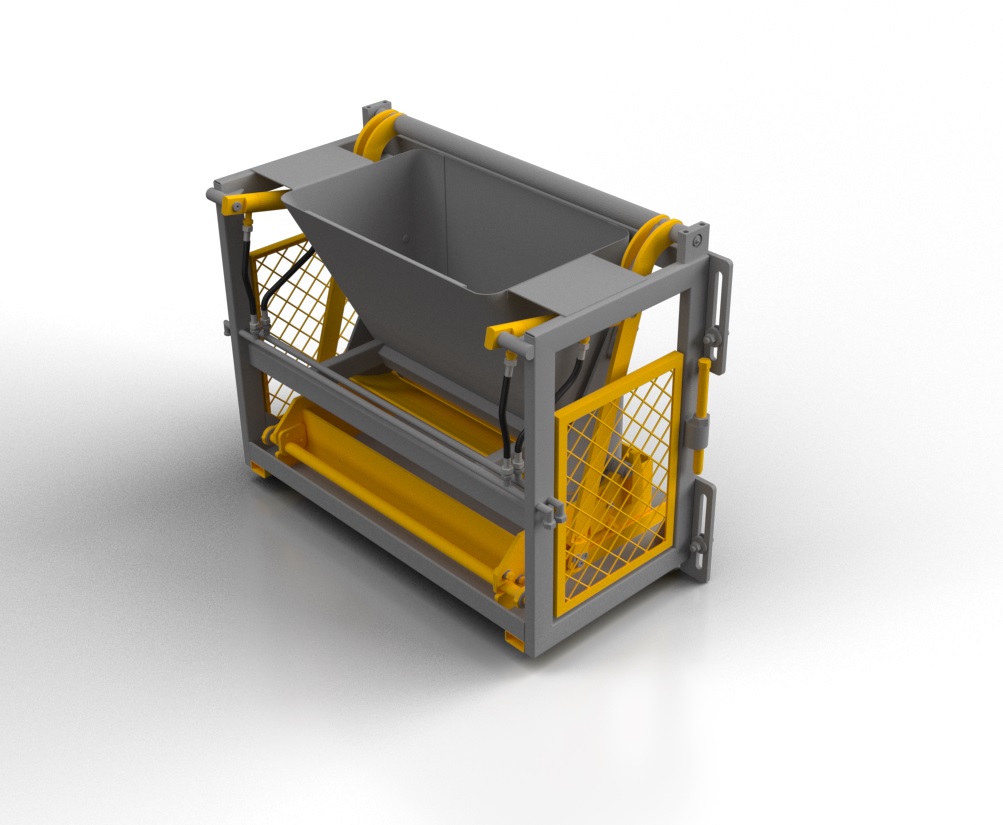

Модуль цветного слоя

211 000 руб.
198 340 руб. с учетом НДС 20%

Технические характеристики:

Количество бункеров: 1
Объем бункеров: 0,28 м. куб.
Масса: 560 кг
Длина: 1 580 мм
Ширина: 760 мм
Высота: 1 220 мм
Режим работы: полуавтоматический
Гарантия: 12 месяцев
Информация о предоплате: Предоплата 100%

Особенности:

- Предназначен для вибропрессов Рифей Буран-2, Рифей-Буран, Рифей-Полюс.

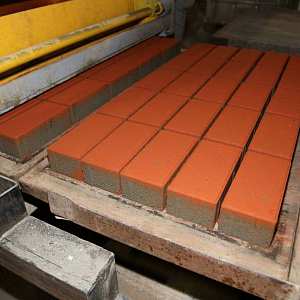

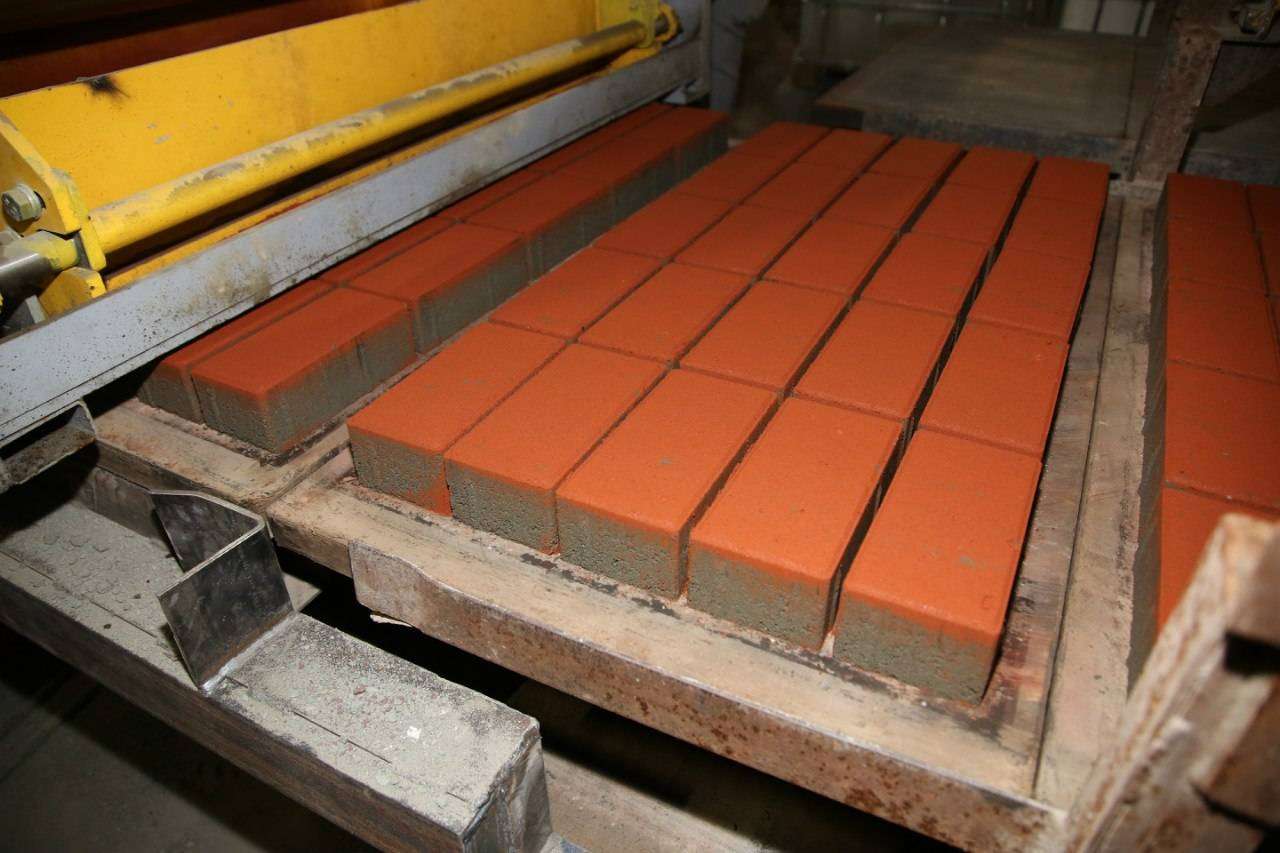

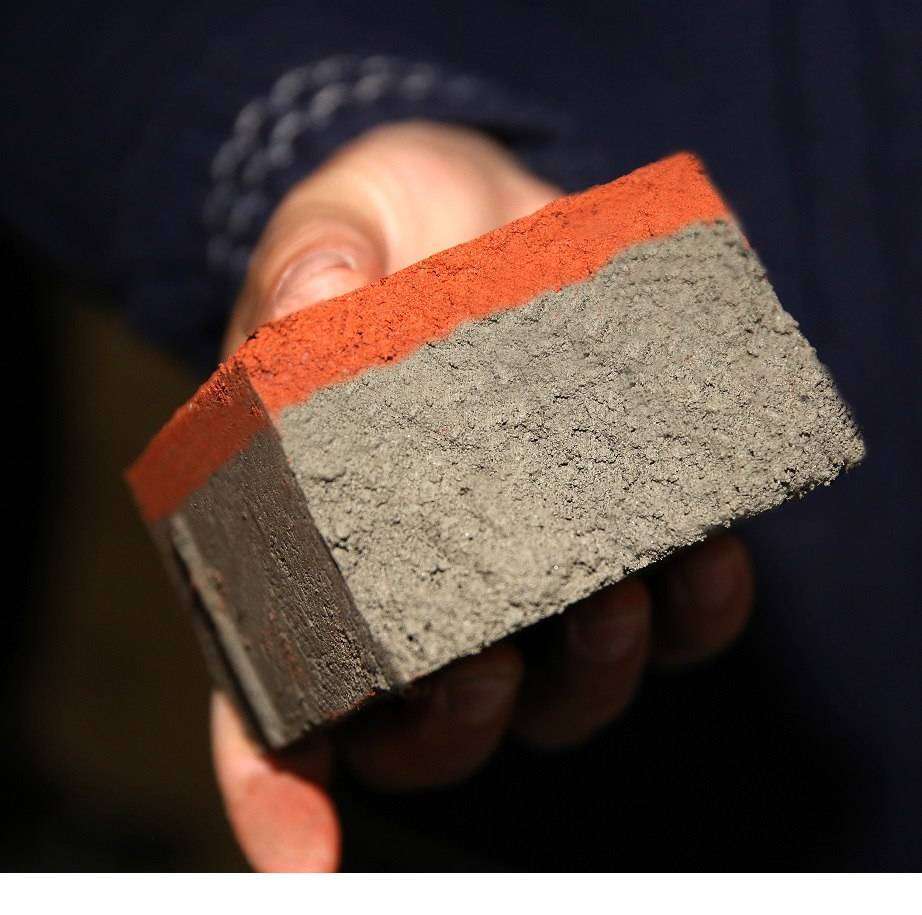

- Позволяет экономить до 80% красящего пигмента при производстве цветной тротуарной плитки
- Высокая скорость работы.

    Оставьте заявку

    мы отправим Вам цены, условия и сроки поставки

    Имя
    Телефон
    Электронный адрес
    Введён некорректный e-mail
    Текст сообщения
    Пройдите проверку:*
    Поле проверки на робота должно быть заполнено.
    Необходимо ваше согласие на обработку персональных данных

    Описание

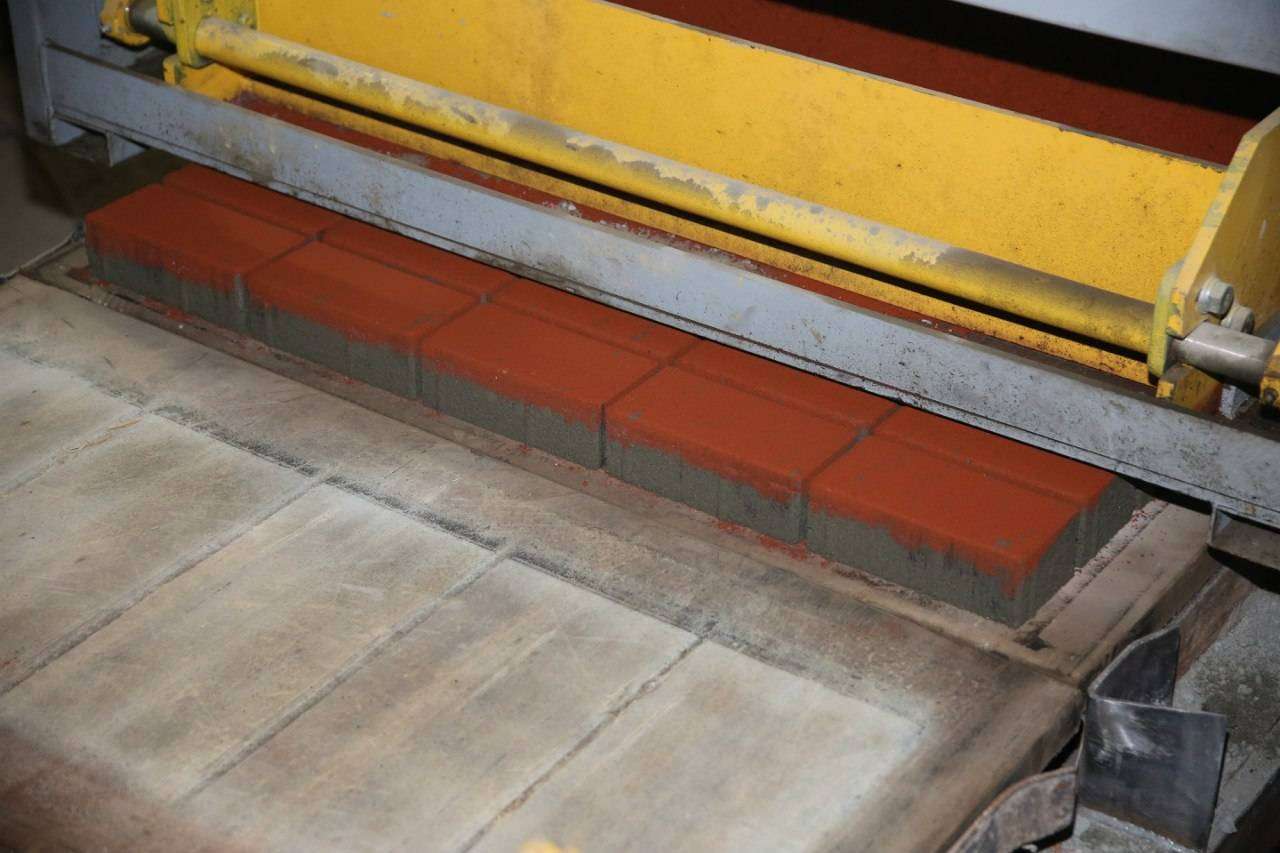

    Назначением модуля является дозированная подача бетонной смеси второго слоя в матрицу вибропресса.

    Модуль может эксплуатироваться и храниться в закрытых помещениях или под навесом при температуре окружающего воздуха от +5 до +45 ºC.

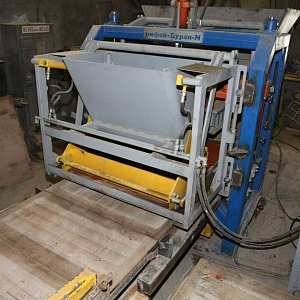

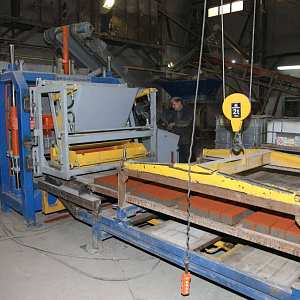

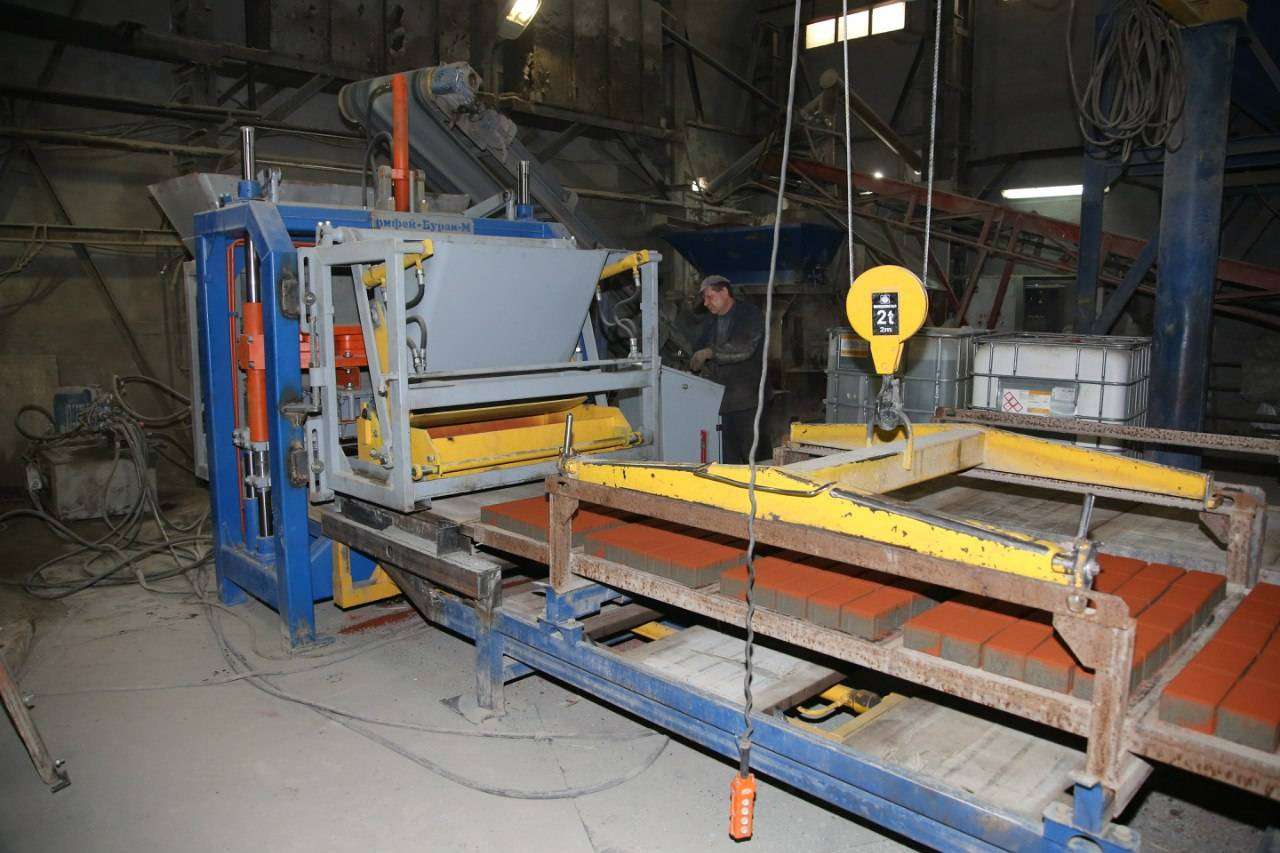

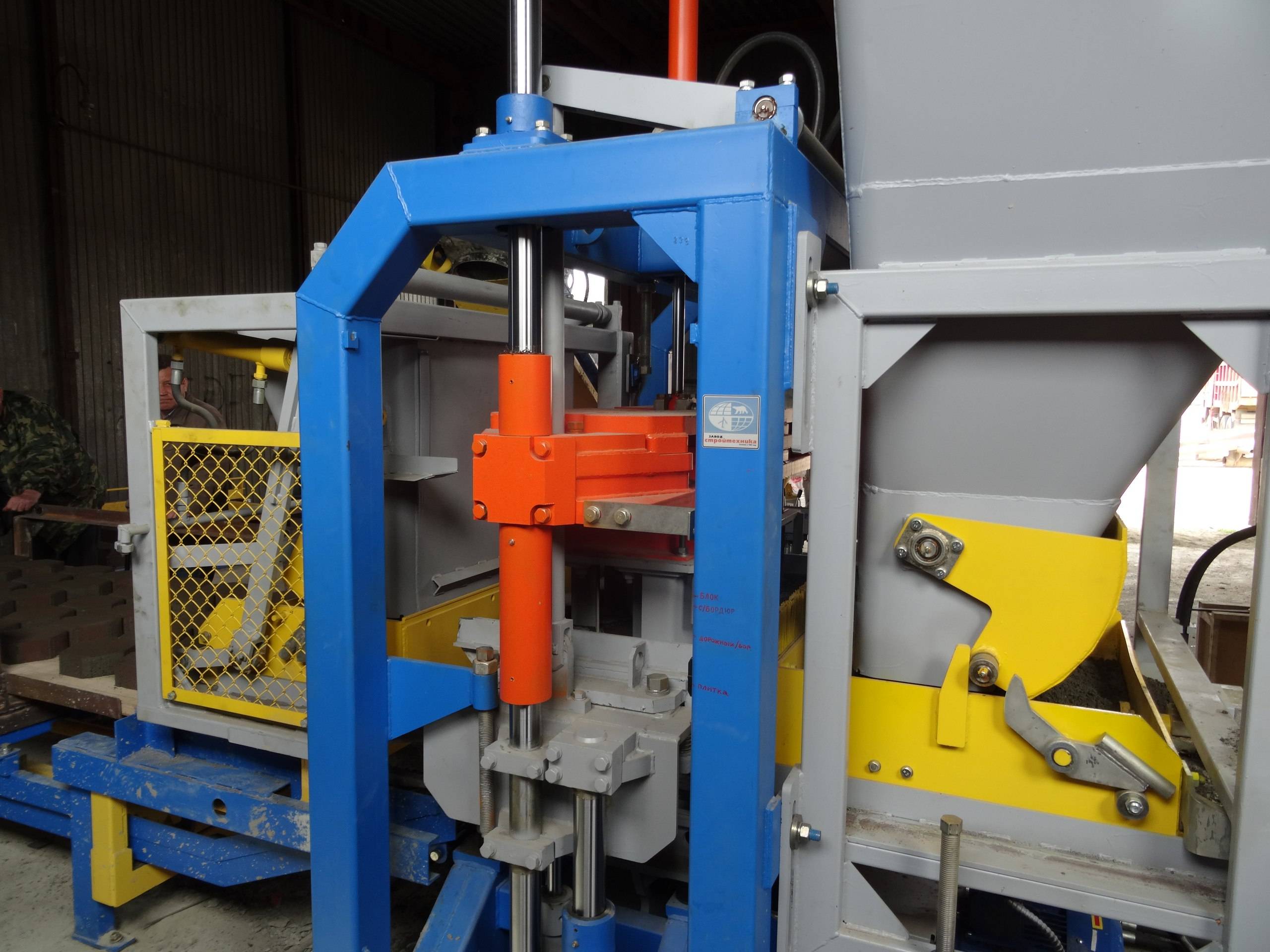

    Модуль пристыковывается непосредственно к вибропрессу Рифей Полюс или Рифей Буран, работает совместно с вибропрессом, а управляется от автономного пульта.

    Для работы модуля не требуется отдельное гидрооборудование, он легко подключается к гидросистеме вибропресса.

    Для размещения модуля не требуется никакой дополнительной площади. Поскольку модуль может поставляться отдельно от вибропрессующего комплекса, в комплект поставки входит «Комплект сборочно-монтажный» для пристыковки к вибропрессу.


    Рисунок 1. Модуль для изготовления двухслойных изделий.

    1 – рама; 2 – бункер; 3 – подбункерный лист; 4 – загрузочный ящик с активатором смеси;      5 – гидроцилиндр; 6 – рычаг сдвоенныйг; 7 – шатун; 8 – затвор; 9 – ограждение;  10 – винт; 11 – элементы крепления к станине вибропресса.

    Рисунок 2. Пульт управления.

    1 – индикатор работы реле времени; 2 - переключатель реле времени (секунды);

    3 – переключатель реле времени (десятые доли секунд);

    4 - рукоятка управления гидроцилиндрами модуля; 5 – кнопка включения вибрации;

    6 – гидрораспределитель ручной; 7 – гидроклапан давления гидрораспределителя;

    8 – болт.

    Комплект поставки

    1. Модуль цветного слоя
    2. Пульт управления
    3. Комплект сборочно монтажный
    4. Руководство по эксплуатации

    технические характеристики

    Ёмкость приёмного бункера - 0,28 м3
    Ёмкость загрузочного ящика - 0,12 м3
    Привод механизма - гидравлический
    Диапазон регулирования по высоте 30…135 мм
    Габаритные размеры:
    длина - 1580 мм
    ширина - 760 мм
    высота - 1220 мм
    Масса - 560 кг
